|
【1】訂購方式 >> 業務電話(支持微信):19922632048 19902156486 業務QQ:810204083
【2】發貨方式 >> 在線網傳免郵費，如需郵寄，郵費另計。
【3】交易方式 >> 1、微信、支付寶、網銀等在線支付；2、貨到付款（貨款5%手續費、快遞費20元）。

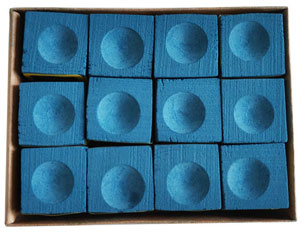

臺球巧克粉（粉巧、油巧）配方生產技術
巧克，別稱槍粉，是一個臺球名詞，特點是舒暢、光滑。打臺球時為防止球桿的撞頭（皮頭）和球之間產生滑脫（即打滑）現象，因此就需要在撞頭上涂抹一層像粉筆一樣的澀粉，增加撞頭和球之間的摩擦力，防止打滑，出現空桿（MISS）現象。這個小東西就叫巧克粉。
巧克是CHALK的音譯，原指“粉筆”。打臺球時為防止球桿的皮頭和球之間產生滑脫現象，因此就需要在皮頭上涂抹一層像粉筆一樣的巧克粉，增加撞頭和球之間的摩擦力，防止打滑，出現空桿現象。
巧克粉作為增加撞球和球桿之間的摩擦力的材料，能夠有效提高擊球的穩定性和減少失誤，對于臺球運動來說具有至關重要的作用。隨著臺球運動的迅速普及，市場對巧粉產品的需求量也顯著增大。
采用本技術方法制備的巧克粉具有粘結強度適宜，掉粉率在8‑9％之間掉粉性能優異，耐水性、力學性能優異；本巧克粉可以增加皮頭和臺球之間的摩擦力，有效防止球桿的皮頭和臺球之間產生打滑現象，使用效果好。
一、巧克粉的類型
巧克粉主要分為兩種類型：油性巧克粉和干性巧克粉（也稱為粉巧）。
油性巧克粉：通常是藍色的，其摩擦力較大，適合打旋轉類的球。油巧的抓球力強，擊球穩定，但可能會減緩母球的旋轉速度。
干性巧克粉：常見的為淺綠色，其摩擦力相對較小，適合打不加旋轉的球。在斯諾克等注重走位的比賽中，粉巧常常被選用，因為它一般不會減弱旋轉。
二、巧克粉的成分與特點
巧克粉的主要成分包括摩擦劑、粘合劑和其他添加劑。其中，摩擦劑的主要成分是石英粉末和硅藻土。硅藻土在巧克粉中起到增加摩擦力的作用，有助于防止球桿和球之間的滑脫。
此外，巧克粉的顆粒大小和形狀也會影響其涂抹效果和附著能力。顆粒越細膩，涂抹越均勻，附著能力也越好。因此，選擇粉質細膩的巧克粉可以讓皮頭的使用壽命更長，同時提高擊球的效果。
巧克粉作為增加撞球和球桿之間的摩擦力的材料，能夠有效提高擊球的穩定性和減少失誤，對于臺球運動來說具有至關重要的作用。隨著臺球運動的迅速普及，市場對巧粉產品的需求量也顯著增大。
采用本技術方法制備的巧克粉具有粘結強度適宜，掉粉率在8‑9％之間掉粉性能優異，耐水性、力學性能優異；本巧克粉可以增加皮頭和臺球之間的摩擦力，有效防止球桿的皮頭和臺球之間產生打滑現象，使用效果好。
三、巧克粉（粉巧、油巧）技術簡介
1、臺球巧粉巧克粉配方生產技術
采用改良硅酸鹽體系，摩擦系數達0.65以上（行業標準≥0.5），優于傳統碳酸鈣基配方；添加納米氧化鋁提升耐磨性，單塊巧粉使用壽命延長30%；無鉛無溶劑配方，符合歐盟EN71-3玩具安全標準。
原料名稱 規格要求 作用及說明
沉淀二氧化硅 粒徑5-10μm，純度≥99% 主摩擦劑，提供穩定滑爽觸感
納米氧化鋁 α相，粒徑30-50nm 增強耐磨性
硬脂酸鋅 工業一級，熔點120℃ 潤滑劑，防止結塊
炭黑 N330級，粒徑20-30nm 著色劑（藍色款改用酞菁藍）
羥丙基甲基纖維素(HPMC) 粘度4000mPa·s 粘結劑
無水乙醇 工業級，純度≥95% 溶劑（可回收利用）
技術指標
項目 標準值 測試方法
摩擦系數 0.65-0.75 GB/T 10006-2021
密度 1.85±0.05g/cm³ 排水法
耐磨性 ≤0.05g/100次摩擦 臺球桿模擬測試儀
干燥失重 ≤1.5% 105℃/4h
2、碳酸鈣基臺球粉巧巧克粉配方生產技術
成本控制在行業低位，且性能達到職業比賽標準；高附著力配方：采用碳酸鈣-硬脂酸鋅協同體系，摩擦系數穩定在0.4±0.05（符合WPBA標準）； 抗結塊技術：添加氣相二氧化硅解決南方潮濕環境結塊問題；低成本環保：用食品級石蠟替代傳統蜂蠟，降低成本20%且無過敏風險。
原料名稱 規格要求 作用及說明
輕質碳酸鈣（沉淀型） 粒徑3-5μm，吸油值≥60g/100g 主摩擦材料（白度≥95%）
硬脂酸鋅 一級品，游離酸≤0.5% 潤滑劑（減少粘粉）
食品級石蠟 熔點52-54℃，含油量≤0.5% 粘結劑（替代蜂蠟）
氣相二氧化硅（疏水型） 比表面積200±25m²/g 防潮抗結塊劑
酞菁藍GR 顏料強度100±5%，耐遷移 著色劑（可換其他色粉）
鄰苯二甲酸二丁酯（DBP） 工業級，純度≥99% 增塑劑（改善成型性）
技術指標
檢測項目 標準值 測試方法
密度 1.85±0.05g/cm³ GB/T 1033.1-2022
摩擦系數（銅面） 0.38-0.42 ASTM D1894-2014
耐磨性 100次摩擦失重≤3% 臺呢往復測試儀
干燥時間 涂后20秒可擊球 實際使用測試
3、碳酸鈣臺球油性巧粉巧克粉配方生產技術
采用碳酸鈣基體+高分子樹脂復合體系，兼顧吸附性和滑爽度；添加納米氧化鋁提升耐磨性，延長使用壽命30%以上；優化油脂比例避免臺呢殘留，符合WPA比賽標準。
原料名稱 規格要求 作用及說明
輕質碳酸鈣（沉淀型） 粒徑5-10μm，白度≥95% 主基體，提供摩擦系數
氫化蓖麻油 工業級，熔點85-88℃ 粘結劑，增強附著力
微晶蠟 熔點60-65℃，針入度15-20 調節硬度，防止碎裂納米氧化鋁 α相，粒徑30-50nm 耐磨增強劑
油溶性藍顏料（酞菁藍） 色強度≥100%，耐遷移 著色劑（可替換其他顏色）
硬脂酸鋅 工業一級，純度≥99% 潤滑劑，降低粘桿現象
鄰苯二甲酸二辛酯（DOP） 工業級，純度≥99.5% 增塑劑，調節成型性
技術指標
項目 標準值密度 1.8-2.0g/cm³
莫氏硬度 2.5-3.0
摩擦系數（銅面） 0.35-0.45
耐磨性（100次） 質量損失≤5%
干燥時間 涂后30秒可擊球
4、臺球油性巧粉油巧巧克粉配方生產技術
油基復合體系：采用微晶蠟+礦物油載體，相比傳統粉巧，附著量提升50%且無粉塵飛散；梯度摩擦設計：通過硬脂酸鋁/石墨烯復配，實現初始摩擦系數0.7→穩定期0.65的平滑過渡；快速活化特性：球桿皮頭接觸0.5秒內即可形成均勻摩擦層。
原料名稱 規格要求 作用及說明
微晶蠟（80#） 滴熔點82-88℃ 基體材料，提供成型性
白礦物油 粘度ISO VG32，無色無味 溶劑兼潤滑載體
硬脂酸鋁 工業級，細度≥300目 增稠劑&輔助摩擦劑
石墨烯改性二氧化硅 比表面積180-200m²/g 核心摩擦材料
酞菁藍（PB15:3） 顏料含量≥97% 色粉（綠色款改用PG7）
抗氧劑BHT 食品級，純度≥99% 防止油脂氧化
香精（薄荷型） 耐溫≥100℃ 掩蓋油劑氣味
技術指標
項目 標準值 測試方法
初始摩擦系數 0.70±0.03 DIN 53375
高溫穩定性（50℃） 無滲油/變形 恒溫箱72h測試
單次附著量 0.08-0.12g/次 稱重法
固化時間 ≤2分鐘（25℃） 觸干法
技術服務：臺球巧粉巧克粉（粉巧、油巧）技術資料費320元，包括原料介紹、生產配方、工藝流程等；提供技術支持。
上一技術：寵物貓咪去油膏 下一技術：寵物毛發柔順噴霧
購買方式
返回首頁 |
